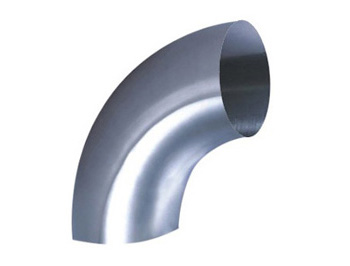

不锈钢90°卫生级弯头
| 焊接式弯头(90°) | ||||
 |
Size | L1 | D | R |
| 1/2″ | 19.5 | 12.7 | 19.05 | |
| 3/4″ | 28.5 | 19.1 | 28.5 | |
| 1″ | 38.1 | 25.4 | 38.1 | |
| 11/2″ | 57.2 | 38.1 | 57.2 | |
| 2″ | 76.2 | 50.8 | 76.2 | |
| 21/2″ | 95.3 | 63.5 | 95.3 | |
| 3″ | 114.3 | 76.2 | 114.3 | |
| 4″ | 152.4 | 101.6 | 152.4 | |
| 6″ | 228.6 | 152.4 | 228.6 | |
| 焊接式弯头(45°) | ||||
 |
Size | L1 | D | R |
| 25 | 38.1 | 25.4 | 38.1 | |
| 38 | 57.2 | 38.1 | 57.2 | |
| 1 | 76.2 | 50.8 | 76.2 | |
| 63 | 95.2 | 63.5 | 95.3 | |
| 76 | 114.3 | 76.2 | 114.3 | |
| 102 | 152.4 | 101.6 | 152.4 | |
| 焊接式弯头(45°) | ||||
 |
Size | L1 | D | R |
| 1″ | 33.5 | 25.4 | 33.5 | |
| 11/4″ | 38.0 | 32.0 | 38.0 | |
| 11/2″ | 48.5 | 38.1 | 48.5 | |
| 2″ | 60.5 | 50.8 | 60.5 | |
| 21/2″ | 83.5 | 63.5 | 83.5 | |
| 3″ | 88.5 | 76.2 | 88.5 | |
| 31/2″ | 103.5 | 89.0 | 103.5 | |
| 4″ | 127.0 | 101.6 | 127.0 | |
| 5″ | 190.5 | 127.0 | 190.5 | |
| 6″ | 228.6 | 152.4 | 228.6 | |
产品名称:卫生级管件弯头
属 性：卫生级管件系列
卫生级管件详细内容：
通径规格：DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN108,DN125,DN150,DN200,DN250,DN300 (DN15-DN300)
管子外径：Ф19，Ф25，Ф38，Ф51，Ф63，Ф76，Ф89，Ф108，Ф114，Ф133，Ф159，Ф203，Ф219，Ф254，Ф273，Ф325 (Ф19-Ф325)
卡盘直径：34，40，50.5，64，77.5，91，106，119，130，145，183，217.7，233…….
管件材料不锈钢:201.304、316
连接方式：螺纹，焊接，快装
接头材料:不锈钢304,316
表面处理：外抛镜面光
适用压力：10公斤以内
适用温度：-20~232℃
质量与用途：产品外用高档抛光设备处理，达到表面精密度要求；快装管件、螺纹管件采购进口焊机设备点焊。此产品适用于食品饮料、啤酒、矿泉水、乳制品、医药、化工、生物工程、水处理、蒸汽、饮水等行业加工以及流体管道连接使用。
